1．产品介绍：

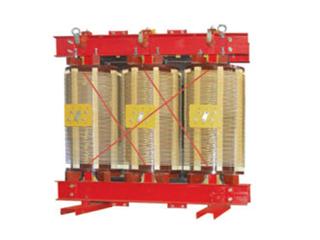

SG(B)10型H级绝缘浸渍式干式电力变压器是非包封干式电力变压器，具有安全、可靠、节能、防火、防爆、不产生有害气体、不污染环境和维护简单等优点。

采用国际认可的设计、生产和检测设备按严格的工艺制造。产品性能指标均符合国家标准，在整个使用寿命期间都保持极佳的电气性能和机械性能。适用于防火要求高、负荷波动较大以及耐热等级高的环境中，如高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。

2．产品特点：

极高的安全及阻燃性能，在800℃高温长时燃烧下无烟雾产生。

散热条件好，热寿命长，过负荷能力级强，在120%长期过负荷、IP45条件下无强迫风冷，可长期满负荷运行。

极强的抗热冲击能力(可以在-50℃下立即加满负荷)。

独特的线圈结构和强场计算，使产品几乎无局放产生。

损耗低，节能效果显著，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。寿命期后可轻易将绝缘材料和铜钱分离回收利用，不污染环境。

独特的瓷绝缘结构，采用绝缘筒和高频陶瓷垫块，永不变形。

3.产品结构与工艺特点

损耗低，节能效果显著，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。寿命期后可轻易将绝缘材料和铜钱分离回收利用，不污染环境。

高、低压线圈选用Nomex^®绝缘材料，并经VPI真空加压设备多次浸渍无剂清漆，外用高强度H级绝缘材料密封，并高温固化，保证运行条件下无局部放电产生。

高压线圈采用机械强度高，散热条件好的连续结构，避免了多层圆筒式线圈层间电压高、散热能力差、容易热击穿以及机械强度低的缺点，从而提高产品运行的可靠性。低压线圈可选用箔式结构。

铁芯材料选用优质高导磁性能硅钢片叠装而成，采用步进式45℃全斜结构，绕组与铁芯间采用弹性固定装置，使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧，上、下夹件由拉板连接并于底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动程度和降低噪音。

引出线端子固定在绕组上部，分接头在绕组中部，低压线端子为板式导电排，并采用冷压焊。


4．技术标准:

GB/T10228-2008《干式电力变压器技术参数和要求》

GB6450-1986《干式电力变压器》

IEC726《干式电力变压器》（国际电工委员会标准）

GB1094-2007《电力变压器》

JB/T10088-1999《6-220KV级变压器声级》

GB/T17211-1998《干式电力变压器负载导则》

GB4208-1993《外壳护护等级(IP代码)》

5．技术规范:

容量范围：30-6300KVA

电压等级：6KV、10KV、20KV、35KV

调压方式：±2×2.5%或±5%

频率：50HZ

相数：3相或单相

 联接组标号：Yyno或Dyn11

阻抗电压：标准阻抗电压见技术参数表

使用条件：环境温度不高于40℃，相对湿度可达100%，海拔不超过1000米，户内，换气量按变压器总损耗计算，不小于4m³/KM.min

 冷却方式：AN或AF

 防护告示：IP00或IP20（户内）、IP23

绝缘耐热等级：H级绕组允许平均温升125K

 温度极限：180℃

绝缘水平：

 温度量及控制装置：数显三相低压绕组内部的近似温度，控制冷却风机。

可根据用户要求特殊设计和生产，如高原型产品、高阻抗产品，有载调压产品等。

6．性能指标：
