· 产品名称：

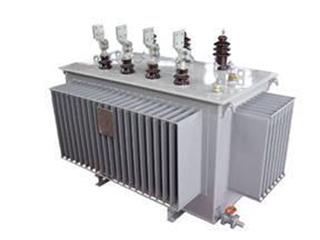

SH15-M系列油浸式非晶合金电力变压器
SH15型全密封油浸式非晶合金电力变压器
1．产品介绍：
电力变压器作为使用广泛的电力设施，数量种类繁多，对节能减排有着重要意义。SH15型全密封油浸式非晶合金电力变压器是目前配电设备的高端节能产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。从S7型发展到S13型，铁芯技术和工艺优化发展到了一个极限，由于非晶合金材料的使用，使配电变压器在节能设计上了一个新台阶。非晶合金材料的基础元素是铁、镍、钴、硅、硼、碳等组成，是一种向同性的软磁材料，磁化功率小，厚度极薄，只有0.027mm，填充系数相应变小，只有0.75～0.8，电阻率很高，是硅钢板的3～6位，硬度是硅钢片的5倍，用于变压器铁心设计，空载损耗降低很多。以400kVA产品为例，S13型空载损耗410W，SH15型空载损耗则只有200W，下降了40％。
我公司生产的SH15型非晶合金配电变压器采用了全铜线圈和新的绝缘材料和工艺，产品耐高温、抗冲击、全密封结构设计保证了变压器油质量的稳定，延长了维护周期，同时，由波纹片式散热器组成的整体油箱采用磷化预处理和多层防锈喷涂工艺生产，具有良好的耐候性能。
2．技术标准：
GB1094.1.2.3-2007《电力变压器》
GB/T6451-2008 《三相油浸式电力变压器技术参数和要求》。
JB/T10318-2002 《油浸式非晶合金铁芯配电变压器技术参数》。
JB/T3837-1998 《变压器类产品型号编制方法》
GB/T10237-1988 《电力变压器 绝缘水平和绝缘试验外绝缘的空气间隙》
3．性能特点：
10kv级SH15型全密封非晶合金电力变压器容量范围30kVA～1600kVA，在10KV、50HZ输配电系统中，可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。也可用居民区、商业街道、工矿企业动力及照明之用。
使用寿命长，免维护运行。全密封变压器箱盖与箱沿采用螺栓联结和橡胶圈密封结构，隔绝了变压器油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。
设计结构紧凑，运行噪声低。由于采用了新材料和新工艺，降低噪声，无储油柜，高度比同类产品低。在正常寿命期内不需换油，提高了在网运行的安全性和可靠性。
波纹油箱体积小、外形美观。SH15型非晶合金电力变压器油箱采用波纹片式散热，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。
免吊芯与油品检测。变压器封装时，采用真空过滤注油工艺，完全去除了变压器油品中的潮气。密封后变压器内部不与空气接触，有效的防止氧气和水分进入变压器而导致的绝缘性能下降。
4．性能参数：
|
SH15全密封油浸式非晶合金电力变压器主要技术参数
|
|
额定容量(KVA)
|
联结组标号
|
电压组合
|
额定电流 %
|
空载损耗W
|
负载损耗（75℃）
|
短路阻抗 ％
|
|
高压kV
|
低压kV
|
|
50
|
Yyn0 or
Dyn11
|
6
6.3
±5%10
11
|
0.4
|
2.89
|
43
|
870
|
4
|
|
80
|
3.64
|
60
|
1250
|
|
100
|
5.77
|
75
|
1500
|
|
125
|
7.22
|
85
|
1800
|
|
160
|
9.24
|
100
|
2200
|
|
200
|
11.55
|
120
|
2600
|
|
250
|
14.43
|
140
|
3050
|
|
315
|
18.2
|
170
|
3650
|
|
400
|
23.1
|
200
|
4300
|
|
500
|
28.9
|
240
|
5150
|
|
630
|
36.4
|
320
|
6200
|
4.5
|
|
800
|
46.2
|
380
|
7500
|
|
1000
|
57.7
|
450
|
10300
|
|
1250
|
72.2
|
530
|
12000
|
|
1600
|
92.4
|
630
|
14500
|
